Altium Designer® -integraatio: komponenttikirjastosi käyttö Altiumissa
Voit käyttää PartsBox-kirjastoasi Altium Designer® -ohjelmistossa. Symbolisi ja footprinttisi ovat edelleen Altiumissa, kun taas kaikki muut tiedot komponenteista haetaan PartsBoxista.
Miten tämä on hyödyllistä?
Vaikka symbolit ja jalanjäljet kuuluvat CAD-työkaluun, se ei ole oikea paikka kaikkien komponenttitietojen tallentamiseen. CAD-työkaluja ei ole suunniteltu komponenttitietokannoiksi tai varastonhallintajärjestelmiksi. Mukautettujen tietokenttien lisääminen on mahdollista, mutta johdonmukaisuuden ylläpitäminen projekteissa on vaikeaa.
Lisäksi ei ole helppoa tapaa käsitellä komponenttien korvaavia vaihtoehtoja. Joillekin komponenteille tiedät tarkan MPN:n ja tiedät, ettei se koskaan muutu projektin elinkaaren aikana. Mutta monille komponenteille, erityisesti passiivisille, et todella välitä tietystä MPN:stä, joten syötät vain arvon ("10k"), ja viedyissä osaluetteloissasi on "10k" ainoana kuvauksena komponentista. Tämä vaikeuttaa niiden tuomista muihin ohjelmistoihin hinnoittelua ja ostamista varten. Se tarkoittaa myös, että paljon aikaa tuhlataan varsinaisten passiivikomponenttien valintaan, joita käytetään rakennuksissa. Kaikki tuntevat kokemuksen tuntien viettämisestä jakelijoiden verkkosivustoilla etsien 6k3 vastuksia ja 1μF X5R kondensaattoreita.
Tämän integraation avulla voit luoda metakomponentteja projekteissasi käytettäville passiivikomponenteille. Nämä metakomponentit liitetään Altium-symboleihin ja -jalanjälkiin ja sijoitetaan kaavioihisi. Kun olet valmis ostamaan komponentteja, voit luoda yhden esimerkkikomponentin tietyllä MPN:llä ja lisätä sen metakomponenttiin. PartsBox ehdottaa suosion mukaan järjestettyjä lisäkorvaavia komponentteja, jotka voit lisätä yhdellä napsautuksella. Voit muokata korvaavien komponenttien joukkoa ajan myötä muuttamatta kaavioitasi, piirilevysuunnitteluasi tai osaluetteloasi (BOM).
Kun tuot suunnitelmasi takaisin PartsBoxiin hinnoittelua ja ostoa varten, BOM-merkinnät täsmäytetään automaattisesti ja tarkasti. Vie vain "PartsBox ID" -kenttä, joka sisältää ID Anything™ -koodin - yksilöllisen tunnisteen, joka ei koskaan muutu, mikä eliminoi virheelliset täsmäytykset.
Suunnittelutarkoituksen säilyttäminen
Metakomponenttien käyttö yhdessä Altium Designer® -integraation kanssa mahdollistaa suunnittelutarkoituksen säilyttämisen: projektisi voivat käyttää suunnittelutarkoituksen mukaisia komponentteja tiettyjen MPN-numeroiden sijaan.
Käytännön yksityiskohdat

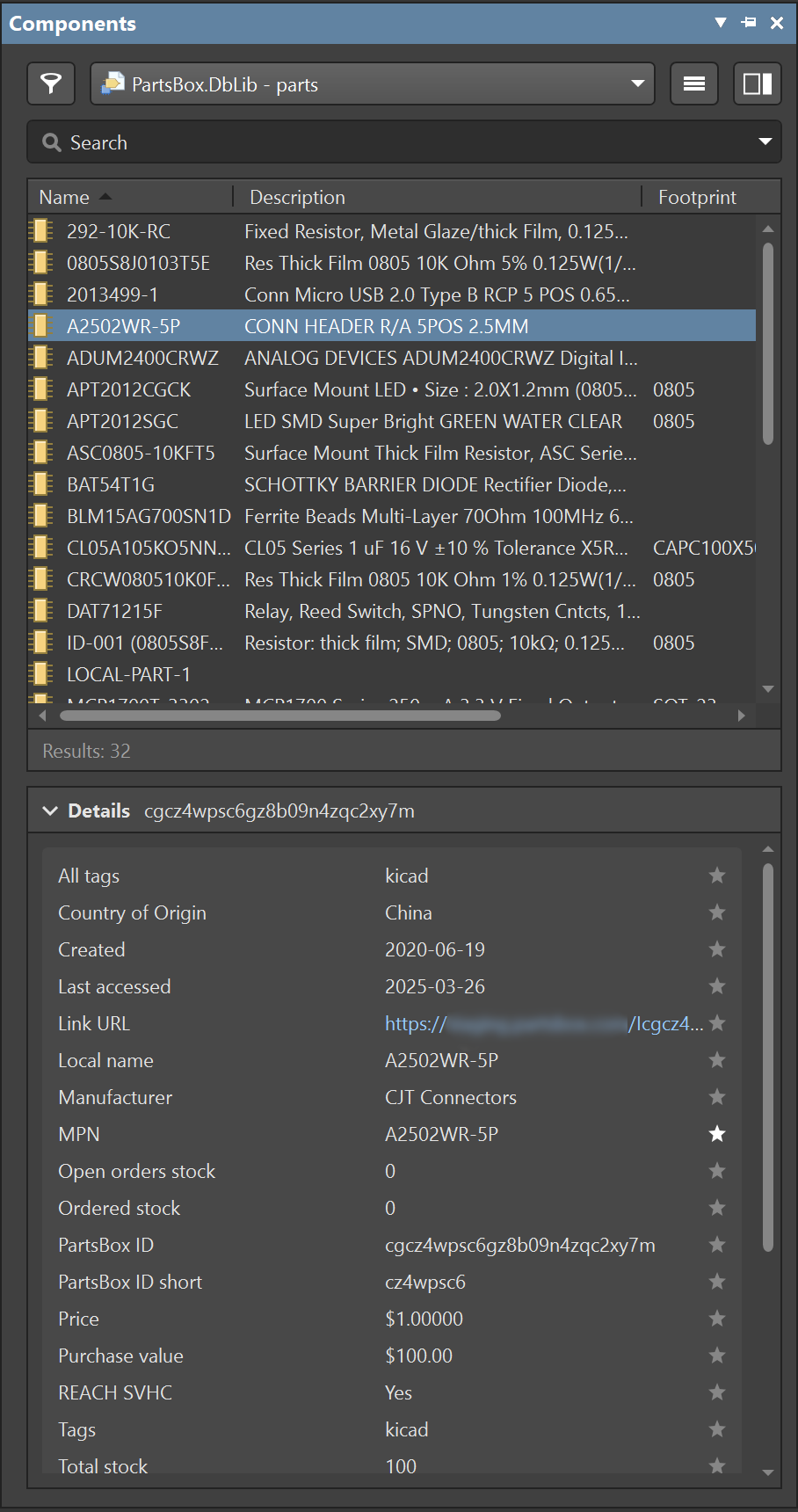

Komponenttikirjastosi on käytettävissä Altium DbLib/DbLink -rajapinnan kautta (katso Altium Designerin dokumentaatiosta lisätietoja näiden eroista).
Jokaisella tietokannassasi olevalla komponentilla on oltava asetettuna muuttujat library ref, library path, footprint ref ja footprint path, jotta asianmukainen kirjastosymboli ja footprint voidaan viitata. Nämä asetetaan komponentin tietonäytössä kohdassa "Komponentin asetukset | CAD/PLM-tiedot", osiossa "Altium Designer® -kirjastoasetukset tälle komponentille". Voit tarvittaessa lisätä useita footprinttejä.
Voit tehdä koko komponenttikirjastostasi näkyvän Altiumille tai vain osajoukon siitä. PartsBox antaa sinun määrittää suodattimia, jotka rajoittavat integraation kautta näkyviä komponentteja. Saatat esimerkiksi haluta viedä vain komponentit, joissa on tunniste "aktiivinen" (käytettäväksi suunnitelmissa).
Sinun on suoritettava PartsBox Outpost™ koneellasi. Se on sovellus, joka tarjoaa reaaliaikaisen synkronoinnin PartsBox-tietokantasi kanssa ja tarjoaa SQL-rajapinnan Altiumin käyttöön. Outpost™ toimitetaan Docker-säilönä. Toistaiseksi synkronointi on vain yksisuuntainen, joten PartsBox-tietokantaan ei voi tehdä muutoksia Altiumista käsin, mutta tämä saattaa muuttua tulevaisuudessa.
Kun tuot osaluettelon (BOM) Altiumista PartsBoxiin, varmista, että "PartsBox ID" -sarake on mukana: tämä on ID Anything™ -koodi ja sen avulla PartsBox voi automaattisesti ja yksilöllisesti yhdistää osaluettelosi merkinnät tietokannassasi oleviin komponentteihin.
